 ■プログラムの概要
「Excel-DXFコンバータ」 は、EXCEL表をDXFファイルに変換するEXCEL アドインソフトです。EXCELで作った表を、文字フォントや表寸法を指定した上でdxfファイルに出力することで、AutoCadやJW_CAD等のCADツールに取り込むことができます。
マニュアル pdfファイル
動画ツアー wmvファイル
  • アイコンをクリックすると新規ウインドウが開き、PDFファイルもしくは動画が表示されます。また、アイコン上で「右クリック」-「ショートカットメニュー」-「対象をファイルに保存」を選択すると、各ファイルをダウンロードすることができます。
  • マニュアル、出力例をご覧になるにはAcrobat Readerが必要です。ダウンロードはこちら→pdf
  • 動画ツアーを視聴するには、 Windows Media Player が必要です。 ダウンロードはこちら→wmp
 ■プログラムの特徴
文字の折り返し機能 文字の折り返しに完全対応(強制改行「Alt+Enter」にも対応)
添え字対応 文字の添え字(上付き、下付き文字)に対応
行高設定が可能 表高もしくは行高の直接指定が可能です
線色設定 線幅に応じて線色変更(細線、太線の2色)
列幅の自動調整機能 変換後に枠内に文字がはみ出ないように、列幅を自動調整する機能があります
 ■プログラムの詳細
「Excel-DXFコンバータ」 は、Excelにアドイン登録してから使用します。Excel表をdxfに変換するには、表をドラッグ指定した後、コンバータメニューにある「DXF変換」ボタンを押し、ファイル名を付けて保存します。
なお、CADによっては一部変換が正確におこなわれない場合がありますので、予めご了承ください。

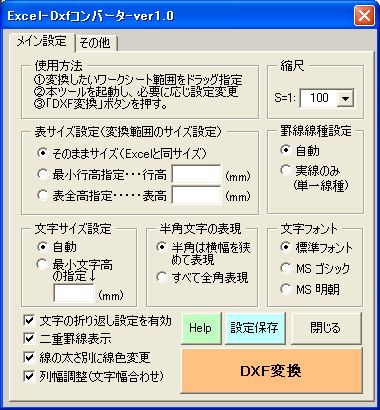

Excel-DXFコンバータメイン画面
Excel-DXFコンバータを開くと下図のような画面が表示されます。Excel-DXFコンバータのメイン画面です。
紹介画面

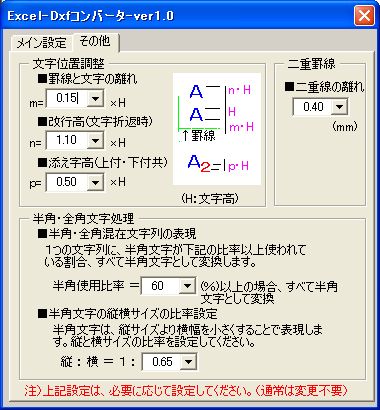

Excel-DXFコンバータの細部設定画面
Excel-DXFコンバータ変換時の細部設定をおこないます。(通常は変更不要です。)
紹介画面
Excel-DXFコンバータのHelp画面
メイン画面内の「Help」ボタンを押すと、下図に示す説明画面が表示されます。
紹介画面


 ■必要システム
オペレーティングシステム(OS) WindowsNT4.0
Windows2000
Windows XP

Windows Vista
Windows7、8、8.1、11
必要ソフト MS-Excel2000以降
ハードウェア Pentium V 300MHz以上
マウス 本体に対応し、日本語MicrosoftWindowsで使用可能なもの
プリンター 本体に対応し、日本語MicrosoftWindowsで使用可能なもの
